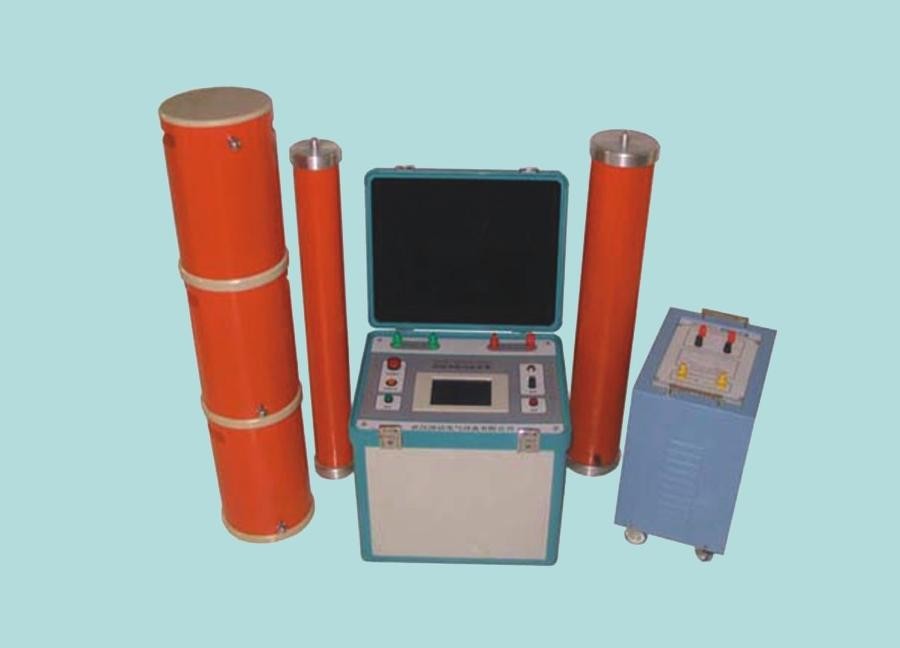

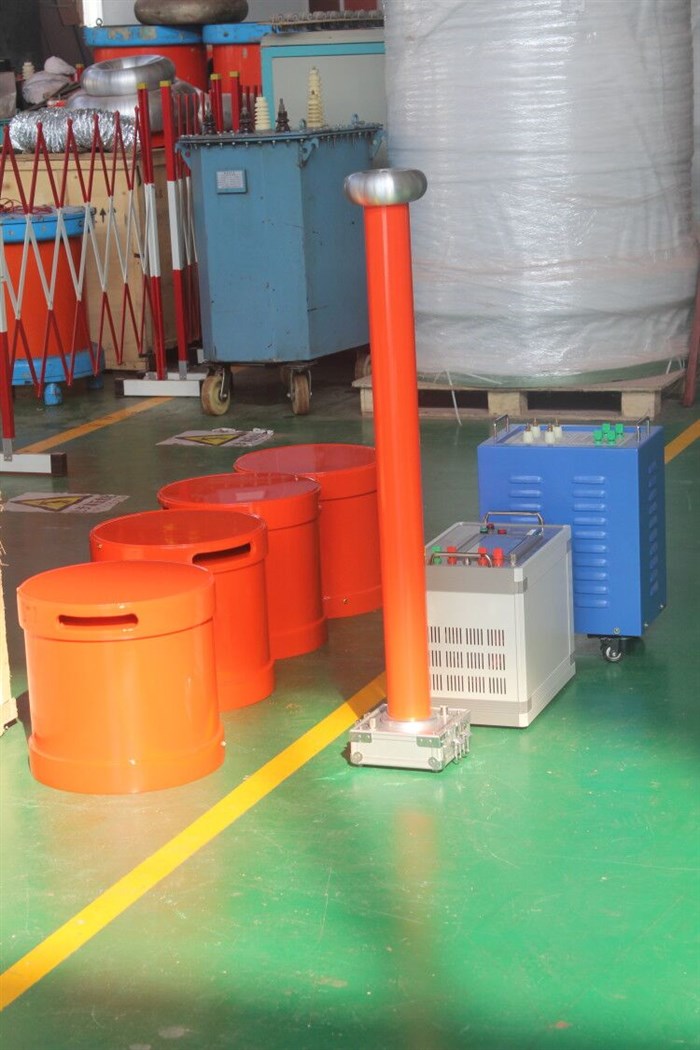

发电机、变压器及电缆类谐振升压装置
变频谐振高压试验装置明书.rar
串谐谐振耐压装置.变频串谐.交流耐压.直流耐压.试验变压器.三倍频耐压装置.直流高压发生器.直流电阻测试仪.微机继电保护测试仪.伏安特性测试仪.互感器综合测试仪.变压器变比测试仪.武汉电力测试仪器.武汉电力设备.电力检测.试验设备，试验变压器.耐压变压器.灰密度测试仪.盐密度测试仪.武汉检测仪器生产厂家.武汉试验设备生产厂家，电力测试设备功能特点

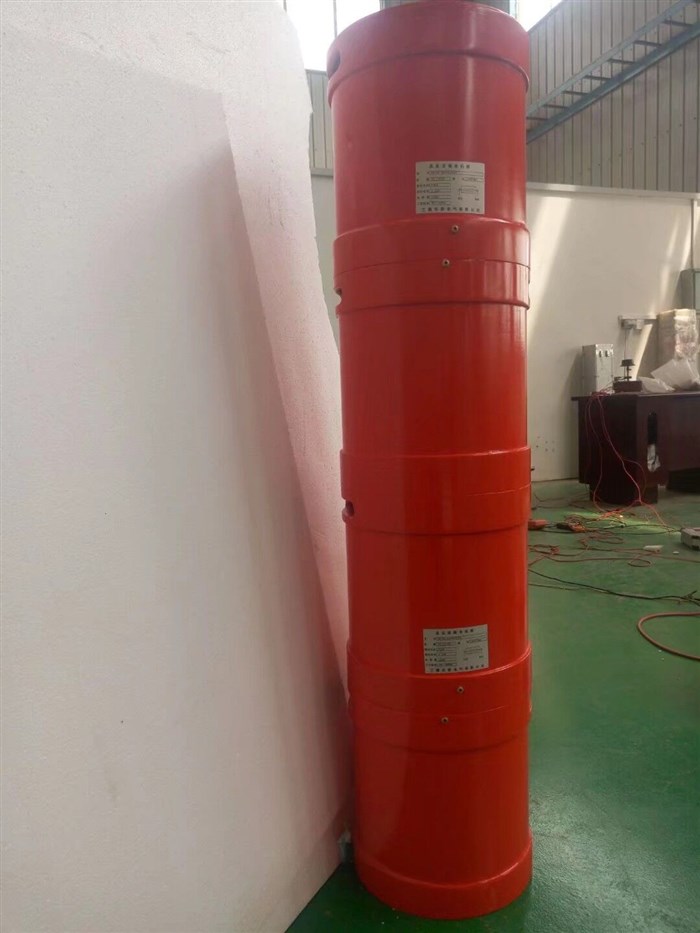

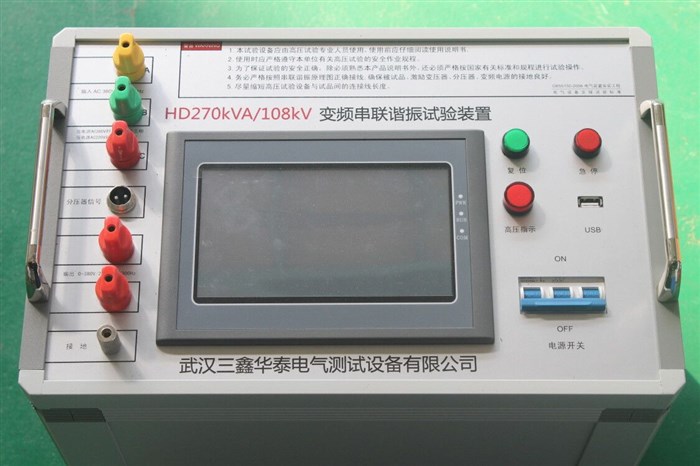

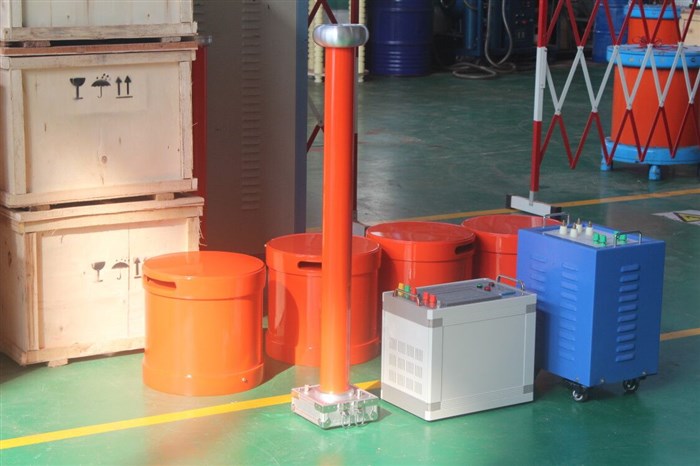

●变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
●变频装置采用的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
●采用接近工频（30HZ-350HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HZ的工频电源非常接近，保证了试验结果的可靠性和真实性。
|
主要技术参数：
|
|
●额定输出电压
●发电机及电缆类：0～18kV，0～36kV，0～54kV（AC有效值）及其以下；
●变压器及电缆类：0～90kV（AC有效值）及其以下；
●输出频率：45～300Hz；
●谐振电压波形：纯正弦波，波形畸变率 <1.0%
●大试验容量：324kVA及其以下；
●工作制：满功率输出下，一次连续工作时间15分钟；
●品质因数：30～80；
●频率调节灵敏度：0.1Hz，不稳定度 <0.05%
●工作电源：220V±15%/50Hz±5%
●环境温度： <40°C
●环境湿度： <90%
|
参数配置
|
|
变压器及电缆：
|
|
●YDX-18/54/90-43变频谐振升压装置
适用范围：
45～300Hz条件下
35kV及以下所有电力变压器
10kV电缆≤1000M（300立方毫米）
35kV电缆≤250M（300立方毫米）
110kV及其以下中性点分级绝缘的电力变压器
220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
控制源：2.5kW

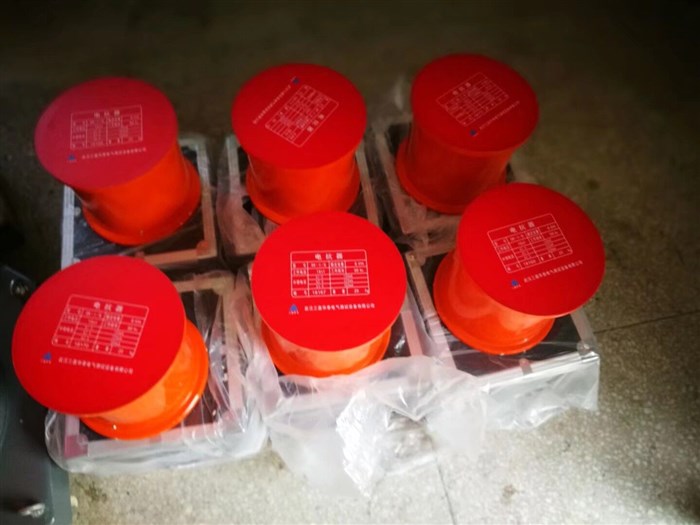

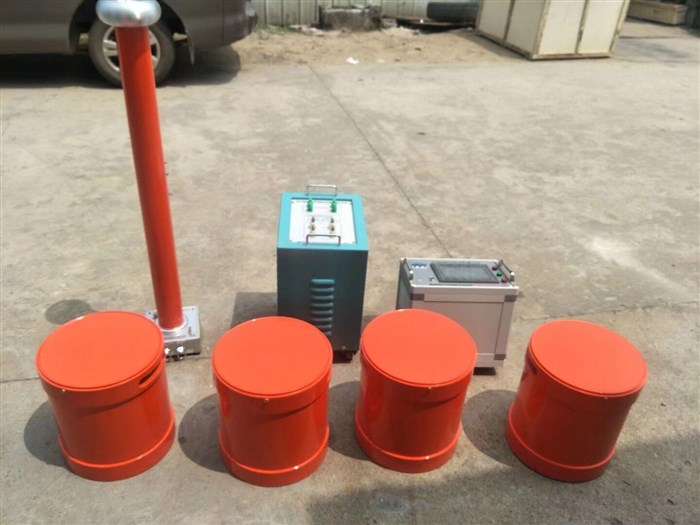

电抗器：18kV/0.4A六台
励磁变：2.4kVA（1000V/2.4A、3000V/0.8A、6000V/0.4A）
分压器：100kV
●YDX-18/54/90-36变频谐振升压装置
适用范围：
45～300Hz条件下
35kV及以下所有电力变压器
10kV电缆≤800M（300立方毫米）
35kV电缆≤130M（300立方毫米）
110kV及其以下中性点分级绝缘的电力变压器
220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
控制源：2.5kW
电抗器：18kV/0.4A五台
励磁变：2.5kVA（1000V/2.4A、3000V/0.8A、6000V/0.4A）
分压器：100kV
|
|
|
|
|
发电机及电缆：
|
|
●YDX -18/36/54-151变频谐振升压装置
（配100kV分压器和2.5kVA、6000V/0.4A励磁变可以做变压器试验）
适用范围：16kV 8.4A 54kV 2.8A 108kV 1.4A
控制源：6kW
电抗器：18kV/1A六台，18kV/0.4A六台
励磁变：6kVA（700V/8.4A、1400V/4.2A、2100V/2.8A）
分压器：60kV
电容器：0.023uF/60kV
●YDX -18/36/54-259变频谐振升压装置
（配100kV分压器和2.5kVA、6000V/0.4A励磁变可以做变压器试验）
适用范围：18kV 14.4A 54kV 7.2A 108kV 2.4A
控制源：10kW
电抗器：18kV/2A六台，18kV/0.4A六台
励磁变：10kVA（700V/14.4A、1400V/7.2A、2100V/4.8A）
分压器：60kV
电容器：0.023uF/60kV
|
|
