GZY系列电除尘高压整流电源

GZY系列电除尘高压整流电源

一、简介

GZY系列电除尘高压整流电源是我公司在生产同类产品基础上经过大量技术改进后而生产的电除尘高压整流电源,广泛用于冶金、电力、建材、石油、化工、纺织等行业。是除粉尘和烟尘，除酸雾和油雾，除煤焦油以及静电植绒、静电喷塑等高压整流电源。

二、特点

2-1、本系列产品严格按照中华人民共和国环境保护行业标准《HJ/T320-2006》生产，具有可靠的绝缘水平及冲击电压能力。

2-2、运行稳定可靠、性能高，能长期保持沉积效率，并能承受瞬态短路能力。

2-3、器芯采用单框芯式，初级绕组在内，高压绕组在外（并采用全绝缘桥式整流方式）这种同轴布置减少了漏磁通，增大了绕组间的耦合，因而使产品功率因数cosΦ≥0.9，节电效率高。

三、 主要技术参数

4-1、交流输入电压：220V/50Hz 单相 380V/50Hz 二相

4-2、直流输出电压：40、60、72、100、120、140KV

4-3、直流输出电流：50、100、150、200、300、400、500、600、800、1000、1500、2000mA

常用规格如表

四、 结构与工作原理

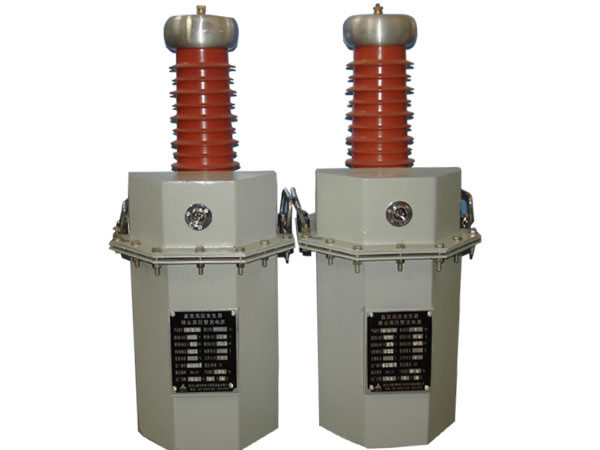

4-1、产品结构如图一所示：

图一

常用产品规格结构参考尺寸表

6-2、该产品系单相桥式整流（高压硅堆在器身内）全绝缘变压器，其结构如图二：

1 — 电除尘器外壳 2 — 电除尘器高压输出套管 3 — 电除尘器输出尾端

4 — 铁芯 5 — 高压绕组 6 — 高压硅堆 7 — 低压绕组

6-3、该产品一次输入工频220(380)V电压后，根据电磁感应原理，变压器二次侧就会产生一个较恒定的直流高压。

6-4、由于输出电压是对地而言的，所以这种电路适用于除尘，也适用于一极接地的被试品，其工作原理如图三：

6-5、这种电路输出电压的脉动很小但对变压器制造要求较严，T的次级电压仍为U_T，但其两个端头的对地绝缘不同，A点的绝缘要求为2U_T，而X点为U_T，硅堆的反峰电压约为2√2U_T 。

6-6、由于本设备是负高压输出，因粉尘中含水分，水又带正电，在电场作用下，带水分的粉尘向负极性电极集中，以达到除尘效果。由于极性效应，负高压放电的火花小于正极性放电火花，不易闪络。

功能特点

●GZY系列电除尘高压整流电源是除粉尘和烟尘，除酸雾和油雾，除煤焦油以及静电植绒、静电喷塑等高压整流电源。

●严格按照中华人民共和国环境保护行业标准《HJ/T320-2006》生产，具有可靠的绝缘水平及冲击电压能力。

●运行稳定可靠、性能高，能长期保持沉积效率，并能承受瞬态短路能力。

●器芯采用单框芯式，初级绕组在内，高压绕组在外（并采用全绝缘桥式整流方式）这种同轴布置减少了漏磁通，增大了绕组间的耦合，因而使产品功率因数cosΦ≥0.9，节电效率高。

主要技术参数

●交流输入电压：220V/50Hz 单相 380V/50Hz 二相
