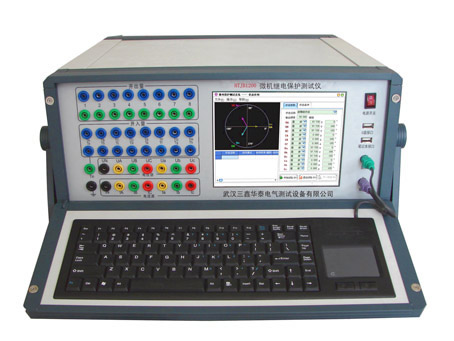

HTJB1200微机继电保护测试仪
15. 仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
主要技术参数
交流电流源
1. 输出大电流：6×20A/相或3×40A/相
2. 三相并联：120A（六相有共用中性点）
3. 大输出功率：六相并联1000VA
4. 各相输出电流幅度、频率和相位可以独立调节
5. 输出精度：0.2%
6. 连续输出时间：
在 0 ～ 5A 范围内，能连续输出
在 5A ～ 10A 范围内，连续输出时间 ≥ 30秒
在 ＞ 10A 范围内，连续输出时间 ≥ 10秒
交流电压源
1. 输出大电压：6×120V/相
2. 电压输出大功率：60VA/相
3. 六相有共用中性点的电压源
4. 各相输出幅度、频率、相位可以独立调节
5. 输出精度：0.2%
直流电流源
1. 输出电压： -5 ～ +5A（6路）或-10 ～ +10A（3路）
2. 精度：0.2%
3. 大输出功率：100VA
直流电压源
1. 输出电压：-150V ～ +150V
2. 精度：0.2%
3. 大输出功率：100VA
交流电压、电流源相位
1. 相位范围：0°～ 360°
2. 相位精度： ±0.2°
交流电压、电流源频率
1. 频率范围：1 ～ 2000Hz
2. 频率精度：在50 Hz时，绝对偏差 ≤ 0.005Hz
3. 能输出2 ～ 20次任意幅值的谐波
同步性
电压电流同步性 ≤ 10μS
开入量
16路独立开关接点输入
兼容空接点与15V～250V有源接点，能够自动识别有源接点的极性
计时精度：在小于1S时 ≤ 1mS
开出量
1. 8对可编程开关空接点输出
2. 接点容量：
250VDC，0.5A；
250VAC，0.5A
供电电源
1. 交流输入电压
额定值：220V －20% ～ +15%；
基准值：220V ± 2%
2. 交流供电频率：
额定值：50Hz －4% ～ +2%；
基准值：50Hz ± 1%
