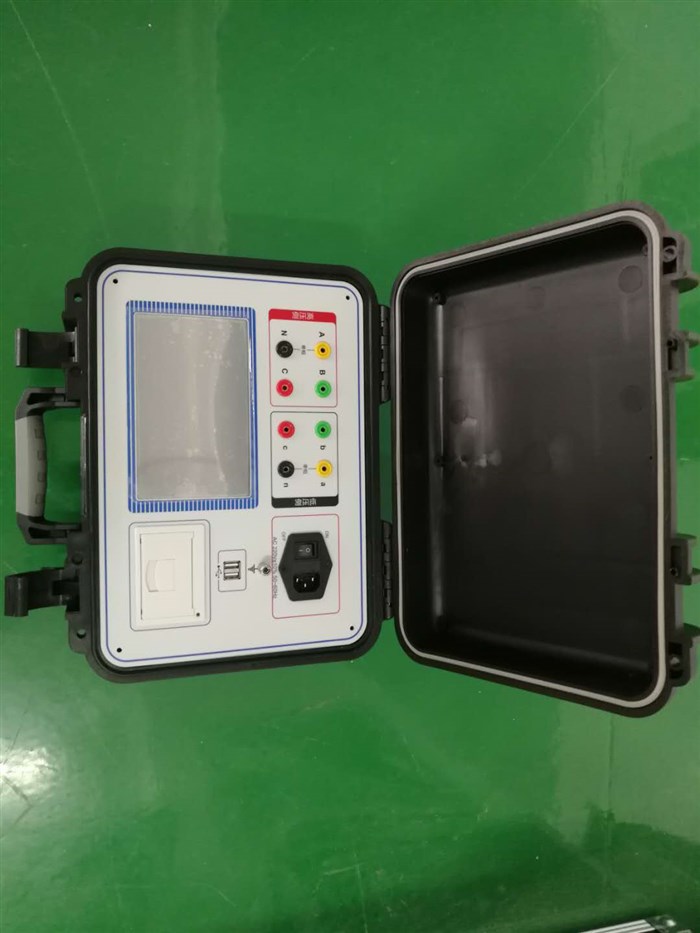

HTZB-H变压器全自动变比组别测试仪

一．产品概述：

HTZB-H变压器全自动变比组别测试仪是根据《中华人民共和国电力行业标准》制造的高电压测试设备，按通用技术条件DL/T963-2005设计，依据《电力设备交接和预防性试验规程》，可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为变压器并联运行提供正确的数据,是测试变压器变比组别的设备。

二．主要特点：

 1.自动测量变压器的档位；

 2.测试高压对低压的比值及相角差，自动计算变比误差及组别；

 3.参数设置一次，后面可以直接测试,数据保存在一起,打印可以一次完成；

 4.仪器上具有高低压接反，输出故障等各种状态提示，实现真正智能化；

 5.仪器内部有强大的保护功能，输出短路不损坏仪器；

 6.仪器输入单相电源，自动产生幅值可调节、稳定、相位恒定的三相(120°)电源；

7.能够测量移相变压器.带多次脉冲的整流变压器. Z型变压器. 测试PT.CT；

 8.测试输出电压是异频，结果不受工频电源频率及幅值波动的影响:

 9.六通道同时采样，实现真正意义上的三相同时测量；

 10.仪器内部没有采用继电器，保证了仪器长时间正常运行；

 11.仪器采用微型计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

 12.仪器内部可以自动保存1000组数据，也可以外接U盘保存；

 13.仪器可生存word报告，方便数据的管理和查询；

 14.仪器输入电压范围宽，误接AC380V仪器正常工作。

三．技术参数：

1.变比测试范围:      1～10000

2.组别测试范围:      1～12

3.角度测试范围：     0°～360°

4.变比测试准确度:    变比范围1～999.9    :0.2级

                     变比范围1000～10000 :0.5级

5.变比分辨率:     0.0001

6.角度分辨率:       0.01°

7.仪器电源输入:      220V±10% 、50Hz±1Hz

8.使用温度：        -10～40℃    使用相对湿度：<85%RH
